XPS在半导体设备中的应用:一文读懂SEMI F60“铬铁比”检测

发布日期: 2026.08.03

写给半导体设备行业对XPS测试感兴趣的朋友:从“为什么测”到“测什么”再到“怎么看结果”,一文搞懂为什么高纯气体管路的“健康证”要靠这把纳米级尺子来量。

01.为什么半导体设备离不开XPS?

在半导体制造中,316L不锈钢是超纯气体输送系统、阀门、管件、腔体等核心部件的主流材料。它之所以耐腐蚀,靠的不是钢材本身,而是表面那层仅几纳米厚的"钝化膜"——富铬氧化层。

但问题来了:这层钝化膜只有 1-10 nm厚度,常规成分分析(如EDS、ICP)看到的是材料整体信息,根本“看不到表面这薄薄的一层钝化膜层”。另一方面,XPS也可以精准表征富铬层的Cr/Fe。

一旦钝化膜里混入了过多"游离铁",在高纯气体或腐蚀性工艺化学品的长期冲刷下,就会成为腐蚀和颗粒污染的源头,最终导致:

  • 气体纯度下降,晶圆良率受损
  • 管路/阀门点蚀泄漏
  • 金属离子污染芯片表面

XPS(X射线光电子能谱)就是为解决这个问题而生的——它是目前能精准表征这几纳米表面化学状态的行业"黄金标准" 。

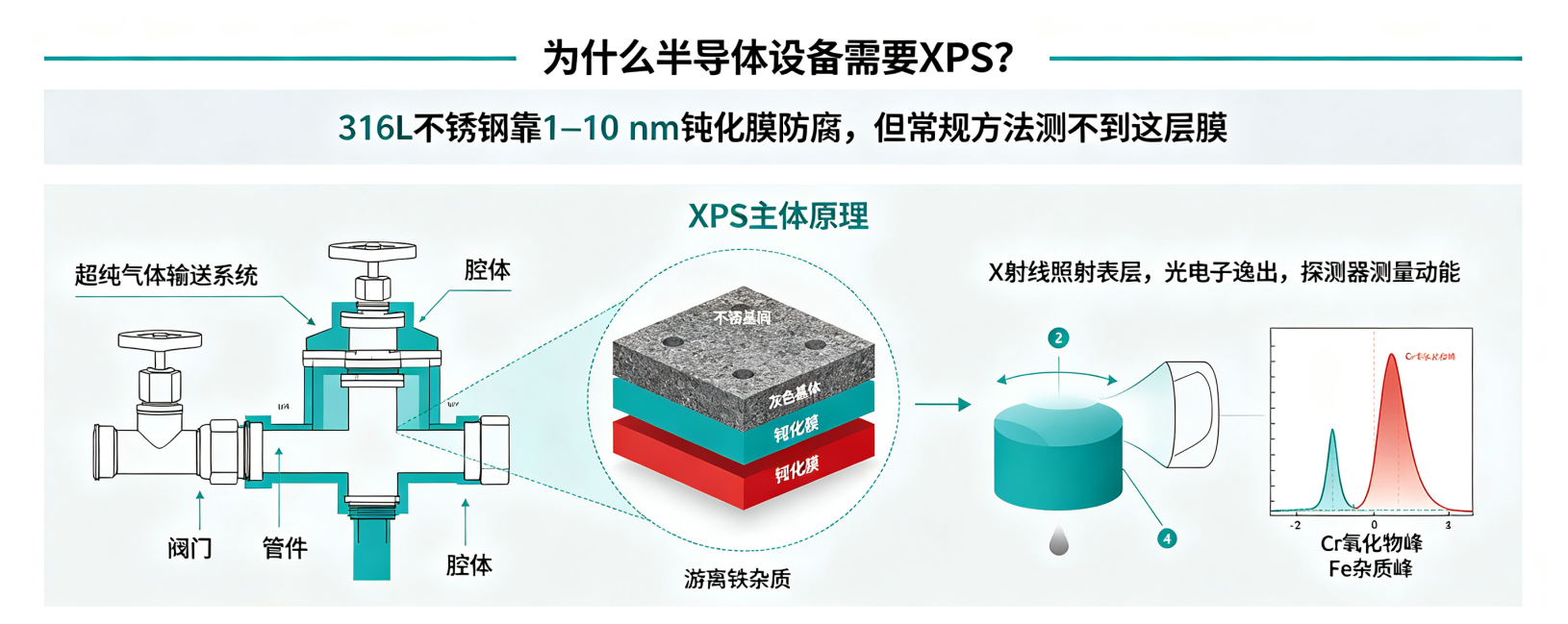

02.为什么半导体设备需要XPS?

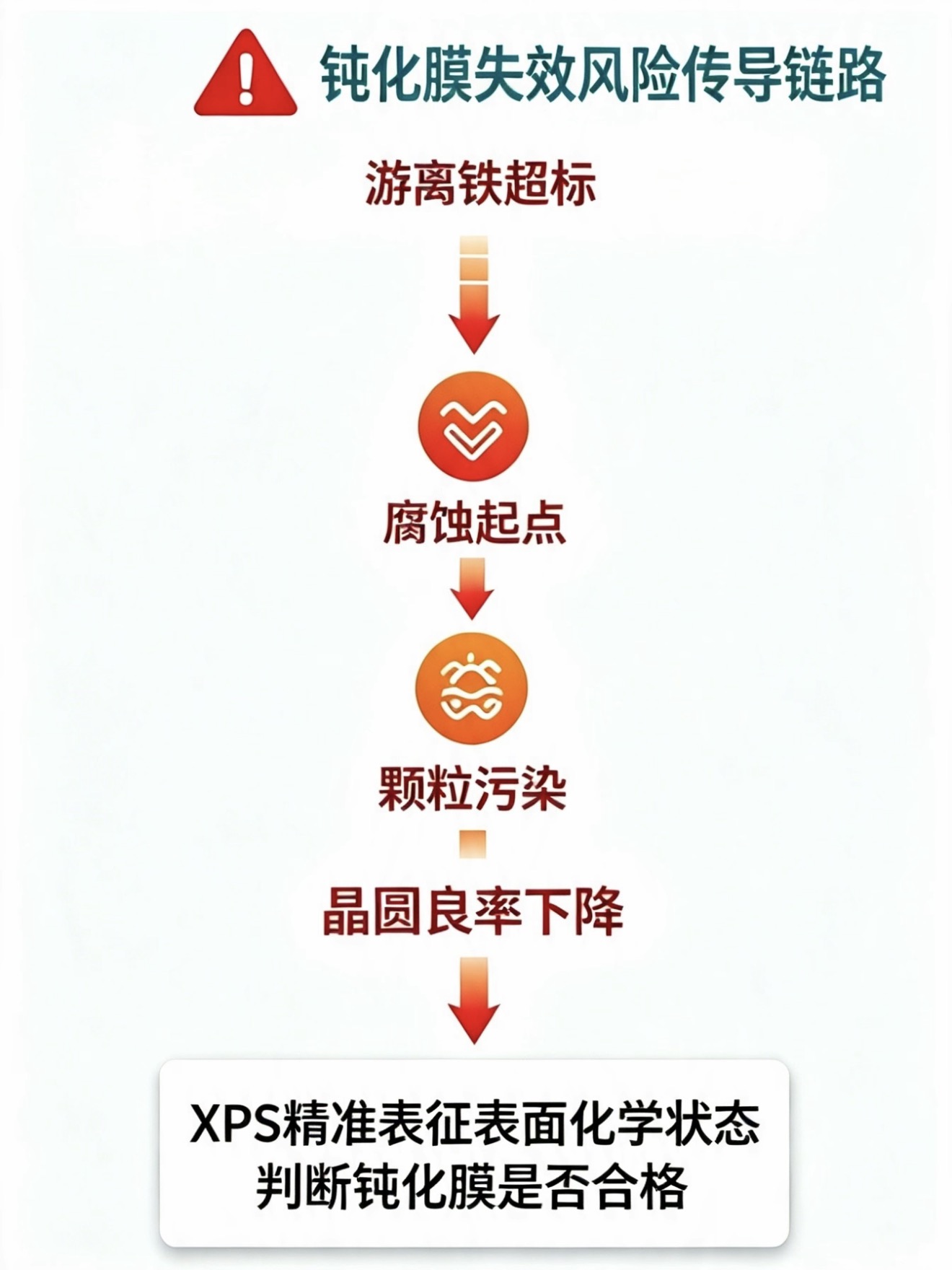

03.不锈钢钝化膜失效风险传导链路
