一文看懂半导体显示之光固化TFE IJP Ink
一、TFE IJP Ink 介绍

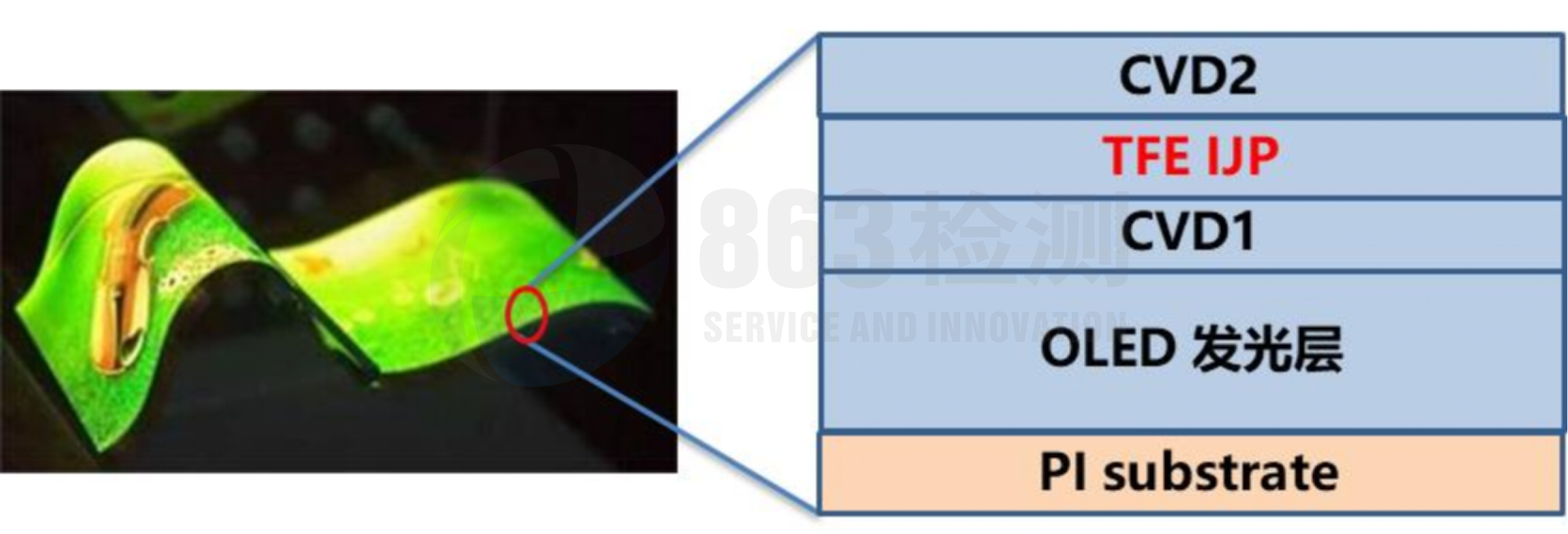

TFE IJP ink是柔性OLED生产的关键材料。具有喷墨打印性能优异，柔韧性好，介电常数低（Low-k)的特点，可提高信号传输速度，减小信号延迟，适应于大中屏。
二、TFE IJP Ink 分类
-环氧丙烯酸酯
环氧丙烯酸值是目前应用最广泛、用量最大的光固化低聚物，它是由环氧树脂和（甲基）丙烯酸酯化而制得。环氧丙烯酸酯按结构类型可分为双酚A环氧丙烯酸酯、酚醛环氧丙烯酸酯、改性环氧丙烯酸酯和环氧化丙烯酸酯，以双酚A环氧丙烯酸酯应用最为广泛。双酚A环氧丙烯酸酯在低聚物中是光固化速率最快的一种，固化膜具有硬度大、高光泽、耐化学药品性能优异、较好的耐热性能和电学性能，加之双酚A换氧丙烯酸酯原料配方简单，价格便宜，因此在常用于光固化纸张、木器、塑料、金属涂料的主体树脂，也作光固化油墨、光固化胶黏剂的主体树脂。
-聚氨酯丙烯酸酯
聚氨酯丙烯酸酯（PUA）是又一种重要的光固化低聚物。它是用多异氰酸酯、长链二醇和丙烯酸羟基酯经两步反应合成。由于多异氰酸酯和长链二醇的多结构可选择，通过分子设计来合成设定性能的低聚物，因此是目前产品牌号最多的低聚物，广泛用于光固化涂料、油墨和胶黏剂中。
-聚酯丙烯酸酯
聚酯丙烯酸酯（PEA）也是一种常见的低聚物，它是由低分子量聚酯二醇经丙烯酸酯化而制得。聚酯丙烯酸酯价格低和粘度低是最大的特点，由于粘度低，聚酯丙烯酸酯既可以作为低聚物，也可以作为活性稀释剂使用。此外，聚酯丙烯酸酯大多具有低气味，低刺激性，较好的的柔韧性和颜料润湿性，适合色漆和油墨。为了提高高固化速率，可以制备多官能度的聚酯丙烯酸酯；采用胺改性的聚酯丙烯酸酯，不仅可以减少氧阻聚的影响，提高固化速率，还可以改善附着力、光泽和耐磨性。
三、TFE IJP Ink 特点
1.能使得印刷较厚的墨层一次固化，最厚可达100~150μm；
2.固化时间短，能耗少，节省印刷场地、空间，生产效率高；
3.不含有机溶剂，几乎100%固化成膜，无有机溶剂挥发，减少环境污染；
4.柔韧性好，介电常数低（Low-k)
四、TFE IJP Ink 材料表征
|
化学性能 成分 水分 金杂 酸度 粘度 颗粒 |
环保指令 RoHS指令 REACH指令 PoPs指令 TPCH指令 |
|
物理性能 厚度 密度 表面张力 附着力 热收缩率 铅笔硬度 |
可靠性 高温试验 低温试验 高温高湿试验 低温循环 高低温循环 紫外老化 |
|
洁净度 金属杂质污染物 阴离子污染物 |
光学性能
透光率
雾度
固化率
|
五、TFE IJP Ink 案例
-5.1TFE IJP Ink来料IQC理化分析
背景信息：分析TFE IJP Ink 中理化指标是否符合IQC来料SPC
测试方法：
|
测试项目 |
测试标准 |
测试仪器 |
|
单体成分 |
GB/T16631-2008 |
HPLC |
|
粘度 |
GB/T 10247-2008 |
粘度计计 |
|
水分 |
GB/T 6283-2006 |
库伦水分仪 |
|
Particle |
SJT 11638-2016 |
液体颗粒计数器 |
|
外观 |
/ |
目视 |
|
表面张力（25℃） |
GB/T 22237-2008 |
表面张力分析仪 |
测试结果：
|
项目 |
规格 |
测试结果 |
判定 |
||
|
成分 |
单体 |
A |
28.4%~30.4% |
29.1 |
符合 |
|
B |
37.3%~39.3% |
38.0 |
符合 |
||
|
C |
25.2%~27.2% |
26.0 |
符合 |
||
|
光引发剂 |
5.1%~7.1% |
6.9 |
符合 |
||
|
粘度（25℃） |
20.3~22.3cps |
21.0 |
符合 |
||
|
水分 |
＜50ppm |
22 |
符合 |
||
|
Particle |
＞0.5 μm ＜25ea |
9 |
符合 |
||
|
外观 |
淡黄色透明液体 |
淡黄色透明液体 |
符合 |
||
|
表面张力（25℃） |
34.4~35.4 mN/m |
35.0 |
符合 |
||
测试结论：样品检测结果符合客户SPC
-5.2分析
背景信息：TFE IJP Ink固化后光学性能指标是否符合SPC
测试方法：
|
测试项目 |
测试方法 |
测试仪器 |
|
光学性能 |
380-780nm,5nm间隔测试 |
UV-VIS |
测试结果：
|
测试项目 |
单位 |
测试结果 |
客户规格 |
判定 |
|
透过率 |
% |
92.83 |
≥90 |
合格 |

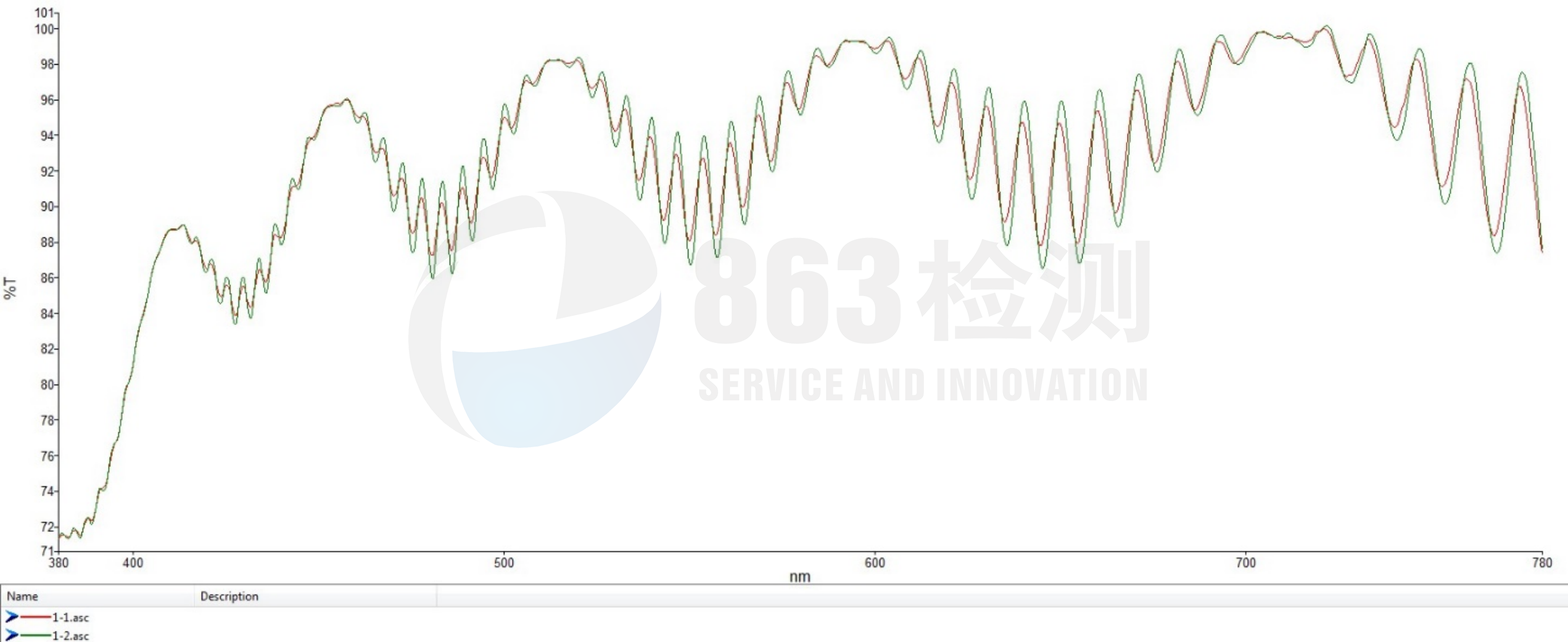

测试谱图：
测试结论：样品检测结果符合客户SPC。
-5.3 TFE IJP Ink 固化后outgassing分析
背景信息：分析TFE IJP Ink中outgassing残留分析

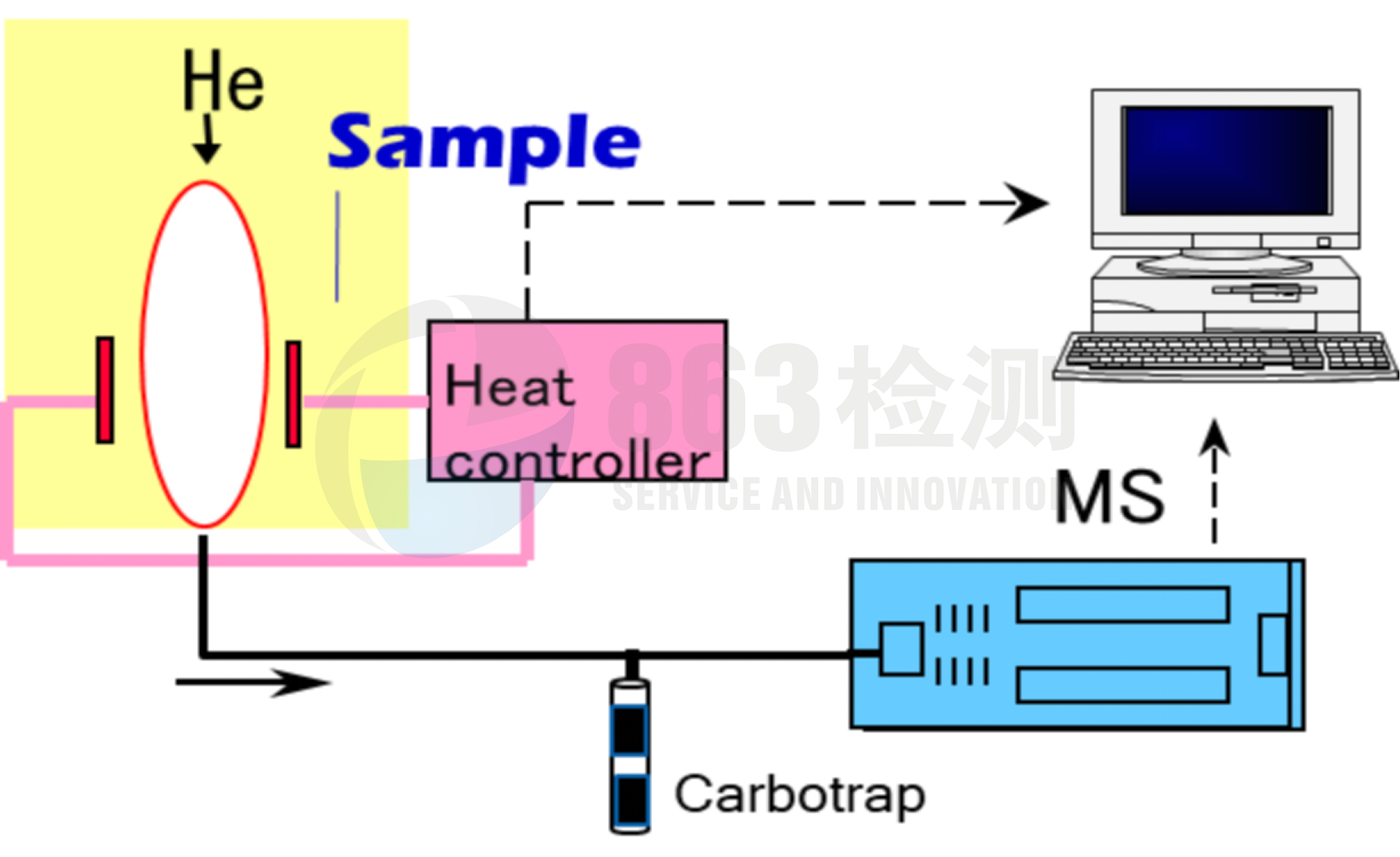

测试方法：
样品信息：
A:IJP UV固化,IJP膜层10um
B:IJP UV固化+CVD plasma 30s,IJP膜层10um
C:IJP UV固化+CVD plasma 30s,IJP膜层11um

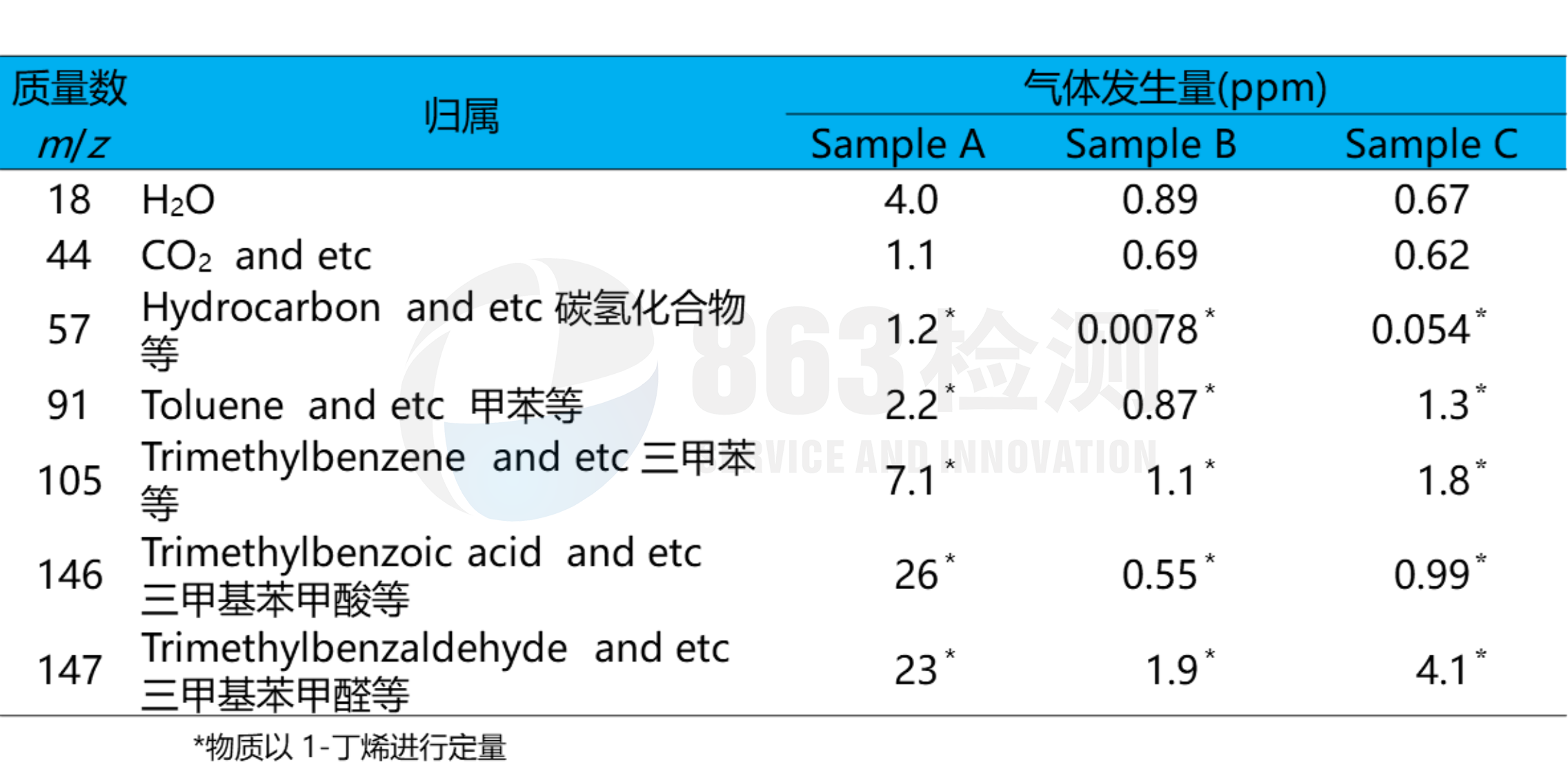

测试结果：
测试结论：
IJP膜层厚度不同时，outgassing结果无明显差异，固化CVD处理后outgassing结果较低。
