一文看懂半导体显示之光学胶OCA
1.光学胶OCA介绍
OCA光学胶主要是指用于两层光学组件之间相互粘结的、无基材的特种双面胶膜。OCA光学胶是将光学亚克力胶做成无基材，然后在上下底层，再各贴合一层离型薄膜，是一种无基体材料的双面贴合胶带。

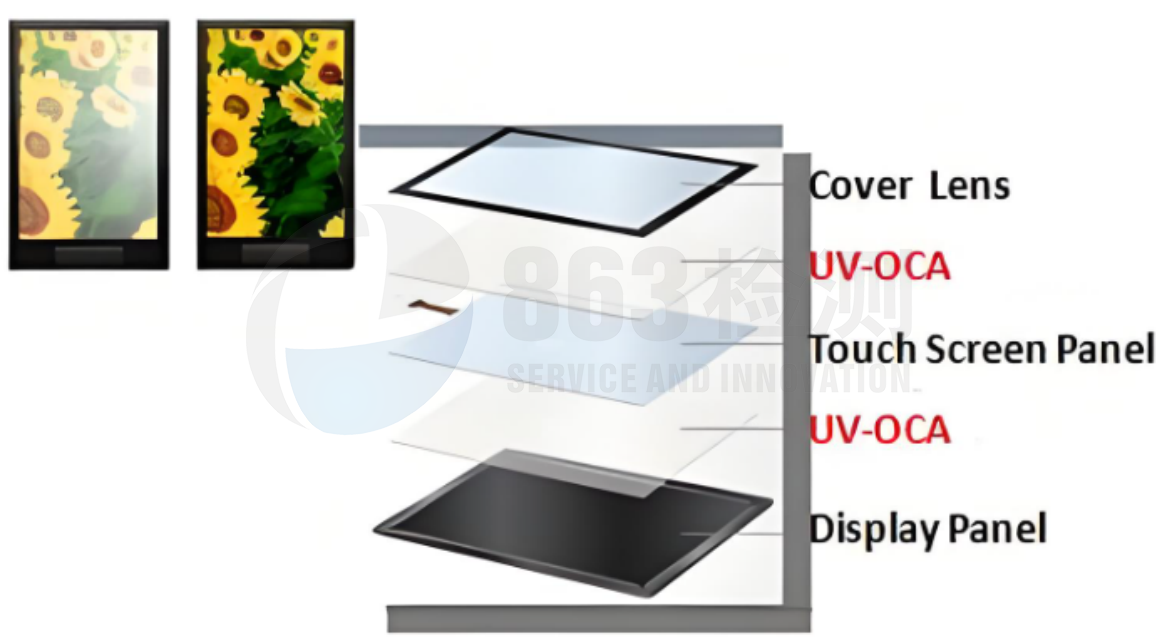

OCA光学胶主要用于触摸屏上的材料粘合，起到电容触碰感应的效果，具备清澈度高、透光性强（全光穿透率>99%）、高粘着力、耐水耐高温、抗紫外线、胶结强度良好且有固化收缩小等特点。
2.光学胶OCA的分类
OCA光学胶分为两大类，一类是电阻式的，一类是电容式的。
-电阻式的光学胶按厚度不同又可分为50um和25um；
-电容式的光学胶分为为100um，175um，200um的。
新型OCA一般有环氧树脂型、丙烯酸酯型、有机硅型三种品种。
3.光学胶OCA的特点
OCA光学胶具有高洁净度、高透光率、低雾度、高粘着力、无晶点、无气泡、耐水性、耐高温、抗紫外线等优点。厚度均匀平整度高，与玻璃、PC、PMMA折射率接近，长时间使用不会产生黄化、老化、发雾、脱离被粘表面及发生气泡等问题。

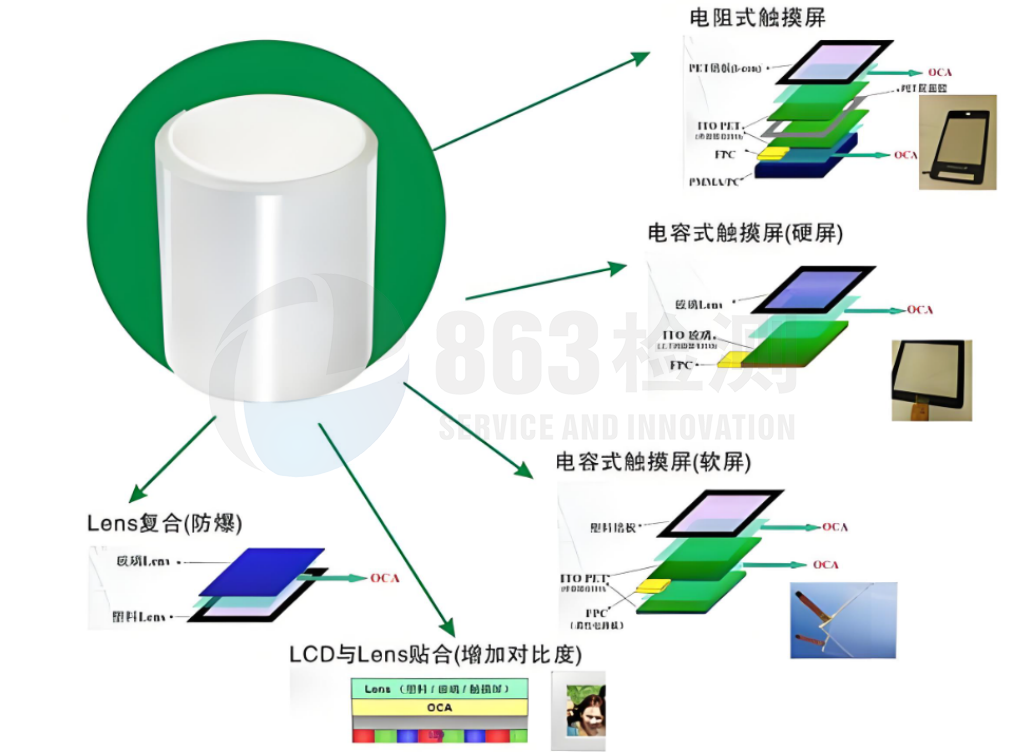

4.光学胶OCA的应用
OCA光学胶按照厚度不同可应用于不同的领域，其主要用途为：电子纸、透明器件粘结、投影屏组装、航空航天或军事光学器件组装、显示器组装、镜头组装、电阻式触摸屏GFF、FF、电容式触摸屏、面板、ICON及玻璃以及聚碳酸脂等塑料材料的贴合用于胶结透明光学元件（如镜头等）的特种胶粘剂。
有机硅橡胶、丙烯酸型树脂及不饱和聚酯、聚氨酯、环氧树脂等胶粘剂都可胶结光学元件。在配制时通常要加入一些处理剂，以改进其光学性能或降低固化收缩率。适合于固定移动机器的显示周边的各种薄膜，屏幕（丙烯酸，玻璃屏幕，触摸屏幕等）。
5.光学胶OCA材料表征
化学性能
Outgassing
金杂
酸度
pH值
光学性能
透光率
雾度
色度
黄变指数
折射率
物理性能
厚度
密度
弹性模量
剪切强度
剥离力
电学性能
表面电阻
介电常数
可靠性
高温试验
低温试验
高温高湿试验
低温循环
高低温循环
紫外老化
环保指令
RoHS指令
REACH指令
PoPs指令
TPCH指令
6.光学胶OCA检测案例
6.1光学胶OCA光学性能
背景信息：光学胶OCA光学性能指标是否符合SPC
测试方法：
|
测试项目 |
测试方法 |
测试仪器 |
|
光学性能 |
380-780nm,5nm间隔测试 |
UV-VIS |
测试结果：
|
测试项目 |
单位 |
测试结果 |
客户规格 |
判定 |
|
透过率 |
% |
99.9 |
≥99.0 |
合格 |
|
雾度 |
% |
0.40 |
≤1.0 |
合格 |
|
色度a |
NBS |
0.0 |
≤1.0 |
合格 |
|
色度b |
NBS |
0.1 |
≤1.0 |
合格 |
测试结论：样品检测结果符合客户SPC。
6.2光学胶OCA outgassing分析
背景信息：分析光学胶OCA中outgassing残留分析
测试方法：

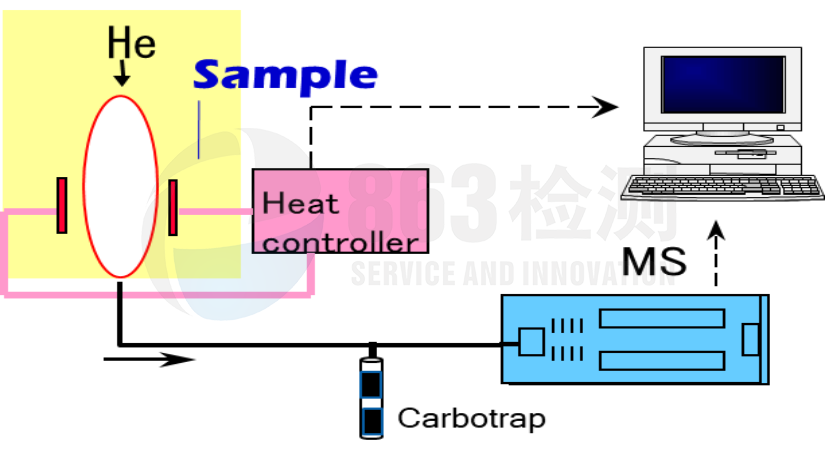

测试条件：
-TD条件：85℃保持40分钟。
-GCMS条件：60℃保持3min，然后以10℃/ min升温至250℃并保持6min。
测试结果：
|
序号 |
RT(min) |
CAS号 |
物质名称 |
匹配相似度 |
含量 (ug/g) |
|
1 |
2.71 |
110 - 82 - 7 |
环己烷 |
92 |
8.0 |
|
2 |
3.035 |
142 - 82 - 5 |
正庚烷 |
93 |
6.7 |
|
3 |
3.382 |
108 - 87 - 2 |
甲基环己烷 |
94 |
9.0 |
|
4 |
4.015 |
108 - 88 - 3 |
甲苯 |
97 |
3.7 |
|
5 |
7.704 |
108 - 95 - 2 |
苯酚 |
95 |
0.1 |
|
6 |
8.603 |
58175 - 57 - 8 |
2-丙基-1-戊醇 |
96 |
0.1 |
|
7 |
9.996 |
149 - 57 - 5 |
异辛酸 |
94 |
0.4 |
|
8 |
11.662 |
150 - 76 - 5 |
4-甲氧基苯酚 |
95 |
2.9 |
|
9 |
13.095 |
5779 - 72 - 6 |
2,4,5-三甲基苯甲醛 |
97 |
8.7 |
|
10 |
14.485 |
101 - 84 - 8 |
二苯醚 |
98 |
1.5 |
|
11 |
15.772 |
3586 - 14 - 9 |
3-苯氧基甲苯 |
85 |
0.5 |
|
12 |
15.96 |
90 - 43 - 7 |
邻苯基苯酚 |
87 |
0.7 |
|
13 |
18.562 |
39515 - 51 - 0 |
间苯氧基苯甲醛 |
93 |
0.4 |
|
14 |
19.094 |
13826 - 35 - 2 |
间苯氧基苯甲醇 |
93 |
8.8 |
|
15 |
19.291 |
7501-02-2 |
邻苯基苯氧乙醇 |
92 |
30.8 |
|
16 |
20.024 |
50789 - 44 - 1 |
（3-苯氧基苯基）乙酸甲酯 |
90 |
1.1 |
|
17 |
20.882 |
84 - 74 - 2 |
邻苯二甲酸二丁酯 |
93 |
1.3 |
|
18 |
20.945 |
/ |
?(55/254/171/89/199) |
95 |
20.0 |
|
19 |
21.788 |
4074 - 88 - 8 |
二乙二醇双丙烯酸酯 |
96 |
92.8 |
|
outgas总和 |
/ |
/ |
/ |
/ |
197.5 |
备注：
1）以上成分含量除甲苯外，其余物质含量均根据甲苯TIC曲线进行半定量换算。
2）以上物质名称、CAS号等均为通过谱库NIST20进行检索，对于检索结果中匹配度较低的，不给予CAS号，名称用"?（特征离子/特征离子）"的形式进行表示。
测试谱图：
