半导体专题丨湿法刻蚀液:半导体行业的“绿色革命”!

发布日期: 2024.05.24

一文读懂

半导体显示用湿法刻蚀液



    湿法刻蚀是一种化学工艺,涉及使用液体蚀刻剂从基板上选择性地去除材料。这些蚀刻剂通常由酸、碱或溶剂等化学物质的混合物组成,它们与基材材料发生反应,形成可轻松洗掉的可溶产物。蚀刻过程由基板-蚀刻剂界面处的化学反应驱动,蚀刻速率由反应动力学和溶液中反应物质的浓度决定。


1
湿法刻蚀的原理
THE principle

湿法蚀刻的基本原理包括控制蚀刻剂的成分、浓度和温度以实现所需的蚀刻特性。蚀刻剂成分决定了溶液的反应性和可蚀刻材料的类型,而反应性物质的浓度则影响蚀刻速率和选择性。蚀刻剂的温度影响反应动力学,较高的温度通常会导致更快的蚀刻速率和增加的化学活性。


湿法蚀刻可用于蚀刻多种材料,包括金属、半导体、电介质和聚合物。可以定制蚀刻剂和工艺参数的选择以实现高选择性,这意味着蚀刻工艺优先去除一种材料而不是另一种材料。这在半导体制造中尤其重要,因为半导体制造中通常在单个基板上图案化多层不同材料。



刻蚀液分类
01
导体湿法刻蚀液

铜刻蚀液,铝刻蚀液,铬刻蚀液,钛刻蚀液,金刻蚀液,镍刻蚀液,锡刻蚀液,钽刻蚀液,铋刻蚀液,钴刻蚀液,铟刻蚀液,锗刻蚀液,铂刻蚀液,钼刻蚀液,锌刻蚀液等。

02
绝缘体刻蚀液

氧化硅刻蚀液,氮化硅刻蚀液,氧化铝刻蚀液,蓝宝石刻蚀液,碳刻蚀液,环氧树脂刻蚀液,光刻胶剥离液等。

03
半导体材料刻蚀液

PZT刻蚀液,硅刻蚀液,SiC刻蚀液,砷化镓刻蚀液,砷化铟镓刻蚀液,磷化铟镓刻蚀液,InP刻蚀液,磷化氧化铟刻蚀液,氧化铟锡刻蚀液,ZnO刻蚀液等。


湿法刻蚀优点




可以实现高精度和高效率的半导体刻蚀,同时具有成本低廉、工艺简单等特点。


由于化学反应是在表面进行的,因此可以实现非常细小的加工精度。此外,湿法刻蚀还可以实现高效的批量加工,可以同时处理多个半导体材料,从而提高生产效率。


综上所述,半导体湿法刻蚀工艺是一种常见的半导体制造工艺,具有高精度、高效率、低成本等优点。


湿法刻蚀缺点




刻蚀液体对环境和人体健康有一定的危害,需要采取相应的安全措施。刻蚀液体的选择和处理也需要一定的技术和经验,否则可能会对半导体材料造成损害。所以在操作过程中一定要有专业经验和做好安全防护。




湿法刻蚀的应用

    湿法刻蚀可以用于制造半导体器件的不同工艺步骤。例如,在制造集成电路时,湿法刻蚀被用于开凿微小的通道和孔洞,以形成电路的导线和连接器。这些微小的结构对于半导体器件的性能至关重要,因此,刻蚀的精度和控制非常关键。


湿法刻蚀还可以用于制造光学器件和MEMS(微机电系统)等领域。在制造光学器件时,湿法刻蚀可以用于形成光学波导或光栅结构,以实现光的传导和操控。在制造MEMS器件时,湿法刻蚀可以用于形成微小的结构和孔洞,以实现微机电系统的功能。


湿法刻蚀液表征
01
化学性能

· 色度 · 电导率 · pH · 酸值

02
物理性能

· 密度 · 粘度 · 表面张力

03
洁净度

 · 金属杂质污染物 ·阴离子污染物 ·颗粒 ·TOC

04
环保指令

· RoHS指令 · REACH指令 · PoPs指令 · TPCH指令




案例一:刻蚀液理化分析

 01


背景信息:分析铜蚀刻液理化指标是否符合SPC


一、测试方法

测试项目

测试标准

测试仪器

pH

GB/T 9724-2007

pH

氟离子

GB/T 21057-2007

氟离子计

无机酸(以盐酸计)

GB/T 31197-2014

IC

有机酸(以苹果酸计)

GB/T 31197-2014

IC

双氧水含量

GB/T 23840-2009

电位滴定仪

颗粒

SJ/T 11638-2016

液体颗粒计数器

金属杂质

SJ/T 11637-2016

ICP-OES

二、测试结果

测试项目

测试结果

客户SPC

单项判定

pH

2.40

1.5~4.5

符合

氟离子/ppm

1.21×103

300~3000

符合

无机酸(以盐酸计)/%

<0.001

禁用

符合

有机酸(以苹果酸计)/%

5.82

≤20

符合

双氧水含量/%

11.74

≤25

符合

颗粒//mL

≥0.5μm

25

≤50

符合

≥1.0μm

5

≤10

符合

金属元素/ppm

(Li)

<1

≤1

符合

(Mg)

<1

≤1

符合

(Al)

<1

≤1

符合

(Cr)

<1

≤1

符合

(Mn)

<1

≤1

符合

(Fe)

<1

≤1

符合

(Ni)

<1

≤1

符合

(Co)

<1

≤1

符合

(Cu)

<1

≤1

符合

(Zn)

<1

≤1

符合

(Sr)

<1

≤1

符合

(Cd)

<1

≤1

符合

(Ba)

<1

≤1

符合

(Pd)

<1

≤1

符合

(Na)

<1

≤3

符合

(Ca)

<1

≤3

符合

●测试结论:样品检测结果符合客户SPC


案例二:刻蚀液配方分析

 02


背景信息:分析ITO蚀刻膏油墨中全成分


一、测试方法

测试项目

测试标准

测试仪器

全成分分析

GB/T 6040-2019

FTIR

GB/T 27761-2011

TGA

GB/T 9722-2023

GC-MS

JY/T 0587-2020

XRD

GB/T 9740-2008

烘箱、电子天平

GB/T 9345.1-2008

马弗炉

GB/T 31197-2014

IC

GB/T 30902-2014

ICP-OES

GB/T 17359-2012

SEM+EDS

二、测试结果

序号

组分名称

CAS No.

含量 %

1

有机物

聚丙烯酸树脂

/

20.0

2

二丙二醇丁醚

29911-28-2

7.9

3

乙二醇单丁醚

111-76-2

4.5

4

1,4-二氧六环

123-91-1

2.5

5

无机物及其他

二氧化硅  SiO2

14808-60-7

34.6

6

磷酸 H3PO4

7664-38-2

20.6

7

 H2O

7732-18-5

6.4

8

硫酸  H2SO4

7664-93-9

3.0

9

氧化铝 Al2O3

1344-28-1

0.4

10

其它

/

0.1



FT-IR分析

01

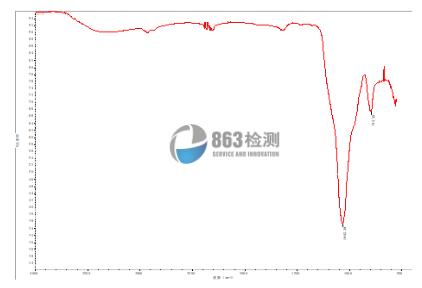

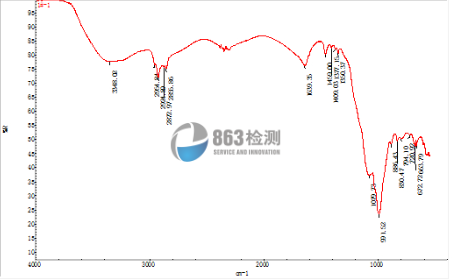

1:样品红外光谱图

(本体)

02

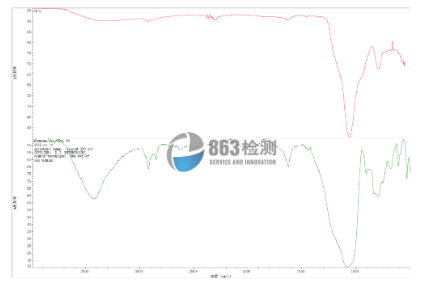

2:样品红外光谱图与硅酸盐标准红外光谱图的匹配图(本体)

03

3:样品红外光谱图

(残渣)

04

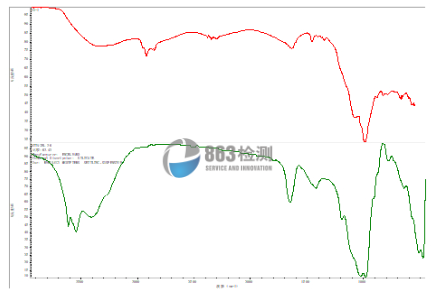

4:样品的红外光谱图与硅酸盐标准红外光谱图的匹配图(残渣)



TGA分析

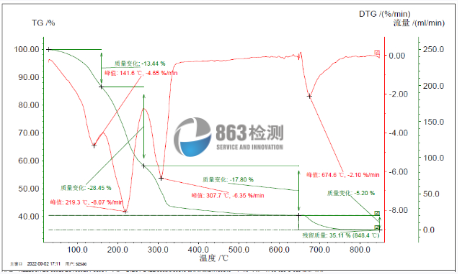

5:样品TGA




GC-MS分析

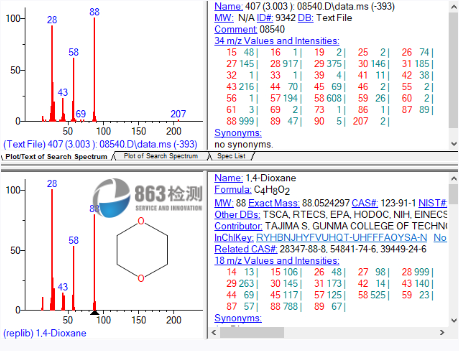

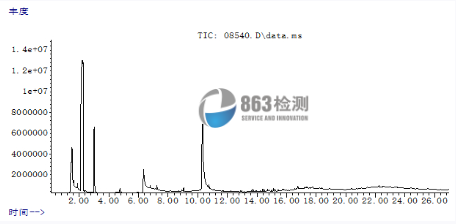

图6:样品GC-MS色谱图

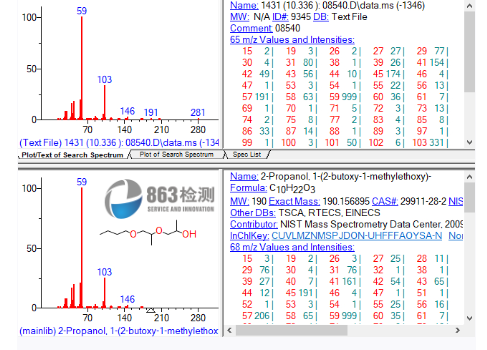

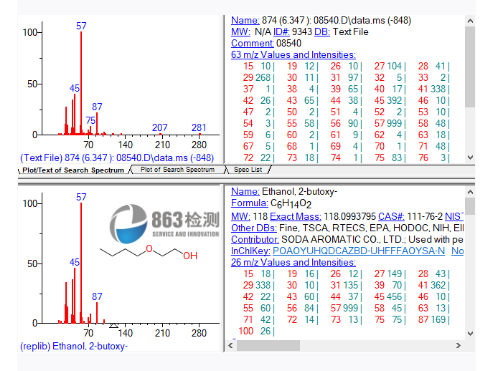

图片图7:样品GC-MS质谱图



XRD分析

01

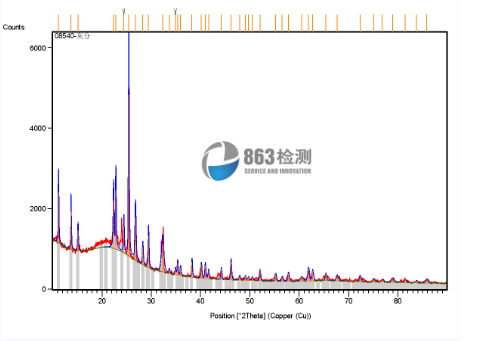

图8:样品灰分的XRD图谱

02

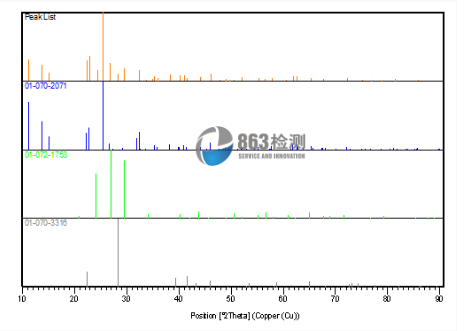

图9:样品灰分XRD图谱与标准图谱的匹配图

参照谱图

化合物名称

化学式

01-070-2071

Silicon Oxide Phosphate

Si5 O ( P O4 )6

01-072-1753

Silicon Phosphate

Si P2 O7

01-070-3316

Silicon Oxide

Si O2

表1:样品的匹配结果



863实验室


实验室配置了TD-GCMS、DSC、TGA、TMA、FT-IR、UV-VIS、ICP-OES、Raman等多精密检测设备。可以满足不同类型的刻蚀液表征。
