三综合（振动+温度+湿度）试验

一、项目介绍

三综合试验是指综合温度、湿度、振动三个环境应力的试验。本试验是用于考核产品在温湿度和振动三综合的环境下运输、使用的适应性。与单一因素作用相比，更能真实地反映电工电子产品在运输和实际使用过程中对温湿度及振动复合环境变化的适应性，暴露产品的缺陷，是新产品研制、样机试验、产品合格鉴定试验全过程必不可少的重要试验手段。
在进行温度，湿度，振动三种应力同时施加的综合试验时，从故障发生的机理来说，进行温度循环的产品内部由于材料膨胀系数的差异发生伸缩，在结合部位发生松动，这时如果施加湿度，潮气就会从缝隙间侵入，使结合部和连接处的摩擦系数降低。再施加振动应力，相对于特定的频率，产品的共振现象还会发生。像这样通过运动，吸湿，冻结，共振的反复过程，使新的失效模式（由大幅度加速的单独因子失效模式和三种因子综合的相叠加效果引起的）的出现成为可能。

二、应用范围

温湿度及振动三综合试验广泛运用于航空、航天、电工、电子等产品整机及零部件上。三综合测试对产品和材料研制、样机试验、产品合格鉴定试验全过程必不可少的重要试验手段。

设备参数：

• 最大推力：49kN (5000kgf)
• 工作频率范围：1~2500Hz
• 最大位移：76mm (p-p)
• 动圈最大加速度：100g
• 最大载荷：1000kg
• 垂直台面/水平台面尺寸 ：700*700mm
• 平台最大加速度：25g（空载）
• 测试温度范围：-70~150℃
• 测试湿度范围：10~98%RH
• 温度转换速率：≥10℃/min
• 测试空间尺寸：1100*1100*1100mm

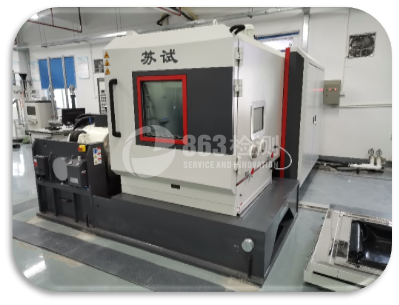

▲水平工位

▲垂直工位

▲典型测试曲线

三、测试标准

GB/T2423.35-2019 环境试验 第2部分：试验和导则 气候(温度、湿度)和动力学(振动、冲击)综合试验IEC/EN60068-2-53-2010 Environmental testing-Part 2:Tests and guidance-Combined climatic(temperature/humidity) and dynamic (vibration/shock) testsGB/T 28046.3-2011 道路车辆 电气及电子设备的环境条件和试验 第3部分：机械负荷ISO 16750-3-2012 Road vehicles - Environmental conditions and testing for electrical and electronic equipment - Part 3: Mechanical loadsVW80000-2017 Electric and Electronic Components in Motor Vehicles up to 3.5 t General Requirements, Test Conditions, and Tests
